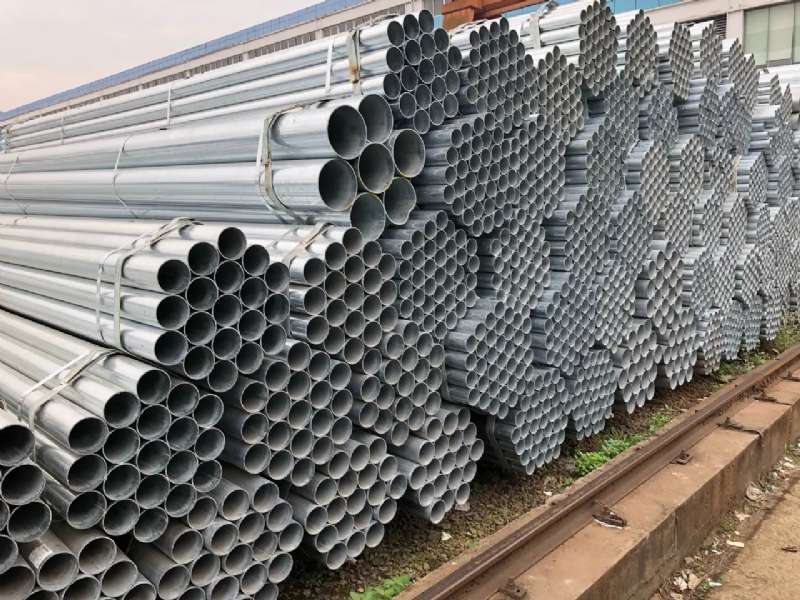

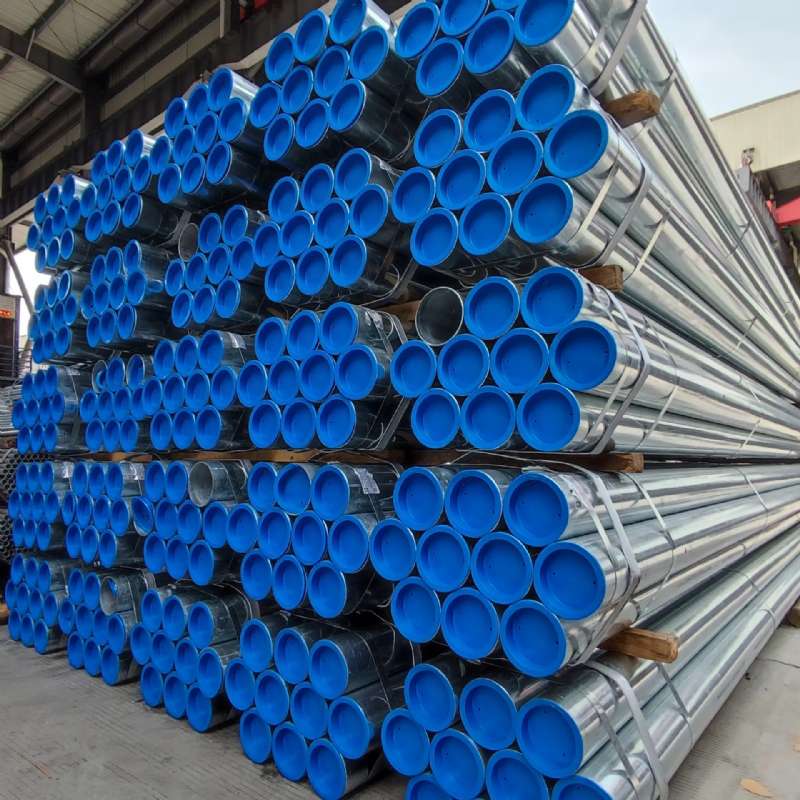

熱鍍鋅鋼管DN65，DN80，DN100......數字是什么意思?
熱鍍鋅鋼管DN65、DN80和DN100中，DN代表直接工程，65、80、100表示65毫米的直徑、80mm、100mm。
鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等，用dn表示，在設計圖紙中一般用公稱直徑表示公稱直徑是為了方便設計制造和維修而人為規定的標準，也是一種具有公稱直徑的管道（或者管件）的規格名稱。管道公稱直徑及其內徑、例如，外徑不相等：公稱直徑為100毫米的無縫鋼管102柱*5、108*5等108是管子的外徑，5是管子的壁厚因此，鋼管的內徑為（108*5-5）==98mm，但不完全等于鋼管外徑減去兩倍壁厚的差值換句話說，公稱直徑是管徑接近內徑，但不等于內徑的規格名稱。
設計圖紙中使用的是公稱直徑，這樣就可以根據公稱直徑來確定管道、管件、閥門、法蘭、墊片的結構尺寸和連接尺寸等。
標稱直徑用符號dn表示如果設計圖紙中有外徑表示，還應制作管道規格對照表，標明某一管道的公稱直徑和壁厚。
目前，國內管道工程設計中多種外徑系列并存，各種管道構件標準引用的外徑系列缺乏協調性。:應注意以下幾點
1、必須注意英制管和公制管之間的外徑差異。
因?yàn)楣茖儆谔蕴盗?雖然有些管道元件是標準的，比如HG20553系列鋼管、HG20592B系列歐洲系統蘭花，GB/T12459/GB/T13401-2005ⅱ系列對焊管件，GB/T14383B系列承插焊接管件全部包含在公制管外徑系列中、管件、法蘭，但必須注意在相關的設計和采購文件中，包括產品和交貨文件，逐一說明、逐項標記B或II的區別代碼(一般英制管道可能不會標注)
2、米制管系列鋼管、管件、法蘭等，國外采購會遇到很大的困難。因?yàn)閲H上已經不生產了。
